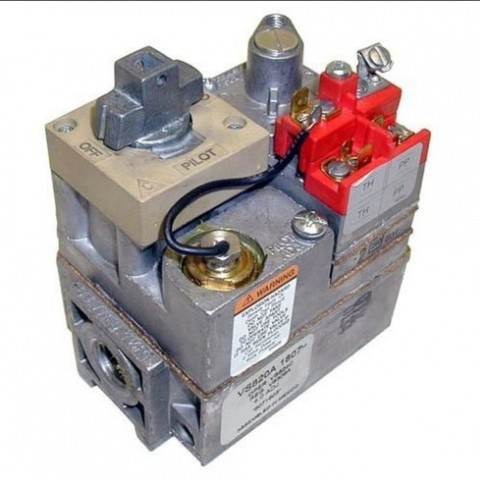

Клапан газовый Honeywell VS820А1716

НАЗНАЧЕНИЕ

Семейство комбинированных устройств для регулирования подачи газа v800 обеспечивает выполнение всех функций, необходимых для нормальной работы трубной системы подвода газа к горелкам в обогревательном оборудовании, работающем на газу.

Выпускается в семи модификациях с различными характеристиками расхода.

Может использоваться, как в небольших бытовых приборах для отопления помещений, так и в системах центрального отопления.

Для регулирования вручную газового потока предусмотрена рукоятка, которая может устанавливаться в трех различных положениях (OFF – PILOT – ON).

Может устанавливаться под углом от 0 до 90 градусов по отношению к вертикальному положению, т.е. к положению, когда рукоятка устройства находится сверху.

Для устройств с префиксом “V” (т.е. код устройства начинается с “V”, а далее следуют цифры) требуется термоэлемент 30мВ и соответствующая пилотная горелка.

Для устройств с префиксом “VS” (т.е. код устройства начинается с “VS”, а далее следуют цифры) требуется термогенератор 750 мВ в самогенерирующейся системе.

Если прерывается подача газа или электропитания, основной газовый клапан закрывается.

В случае сбоя в работе пилотной горелки, основной клапан закрывается.
